Как подобрать карданный вал к навесному орудию: серия, длина, муфта

Если к трактору куплена косилка, мульчер или разбрасыватель без привода, а старый кардан не подходит по длине или мощности, вал приходится подбирать самостоятельно. Ошибка в одном параметре оборачивается быстрым износом крестовин, сломанной трубой или повреждённым хвостовиком ВОМ. Чтобы правильно выбрать карданные валы и комплектующие, достаточно проверить пять параметров: хвостовики, серию, длину, тип шарниров и защитную муфту.

Хвостовики трактора и машины

Начинают с концов вала. Хвостовики ВОМ сельскохозяйственных тракторов унифицированы стандартом ISO 500, поэтому у МТЗ, John Deere, Case или Claas встречаются одни и те же типоразмеры:

• 1 3/8 дюйма (35 мм), 6 шлицев — самый распространённый вариант, обычно для 540 об/мин;
• 1 3/8 дюйма (35 мм), 21 шлиц — для 1000 об/мин;
• 1 3/4 дюйма (45 мм), 20 шлицев — для 1000 об/мин на мощных тракторах.

Хвостовик машины проверяют отдельно: на редукторах навесного оборудования встречаются и шлицевые валы других размеров, и валы со шпонкой. Если профили не совпадают, используют переходник или шлицевую втулку, но только когда момент, на который рассчитан переходник, не ниже момента самого вала. Каждый лишний переходник удлиняет консоль и увеличивает нагрузку на подшипники ВОМ.

Серия вала: подбор по мощности и оборотам

Производители (Bondioli & Pavesi, Walterscheid, Comer и другие) делят валы на серии по передаваемому крутящему моменту. Серия определяет размер крестовины, сечение труб и вилок. Ориентироваться нужно на мощность, которая реально пойдёт через вал, и на частоту вращения ВОМ: при 540 об/мин момент при той же мощности почти вдвое выше, чем при 1000 об/мин, поэтому для 540 часто требуется более крупная серия.

Учитывают и режим работы. Таблицы производителей обычно составлены для определённого ресурса при умеренных углах шарниров. Если машина работает с ударными нагрузками (мульчер, измельчитель) или под большим углом, выбирают серию с запасом. Сверять приходится по каталогу конкретного производителя: номера серий у разных брендов не совпадают.

Длина: как измерить и укоротить

Длину подбирают по реальной геометрии агрегата, а не по старому валу. Порядок такой:

1. Навесить машину и установить её в положение, при котором расстояние между ВОМ и хвостовиком машины минимальное (обычно при подъёме или опускании навески — проверяют оба положения).
2. Замерить это расстояние между торцами пазов фиксаторов на хвостовиках.
3. Найти положение с максимальным расстоянием и замерить его так же.
4. Сравнить с длиной вала в сложенном и максимально выдвинутом состоянии.

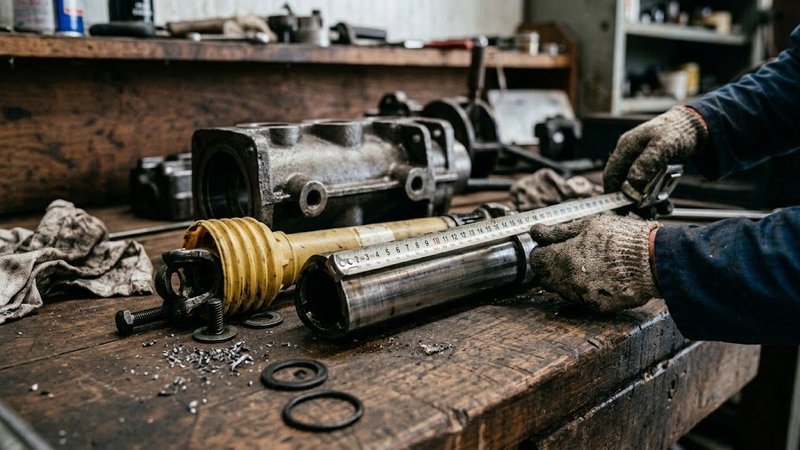

В полностью сложенном положении трубы не должны упираться друг в друга — иначе вал работает как распорка и выдавливает подшипники ВОМ. В выдвинутом положении трубы должны оставаться в перекрытии: производители обычно требуют перекрытие не менее половины длины в рабочем положении и не менее трети в крайнем. Если вал длинный, внутреннюю и наружную трубы укорачивают на одинаковую величину вместе с кожухом, снимают заусенцы и смазывают.

Профиль труб и тип шарниров

Телескопическая пара бывает треугольного, лимонного и звездообразного профиля. Треугольник прост и ремонтопригоден, «лимон» и «звезда» лучше распределяют нагрузку и легче скользят под моментом, что важно при частом изменении длины. При замене одной трубы второй профиль и размер должны совпадать точно.

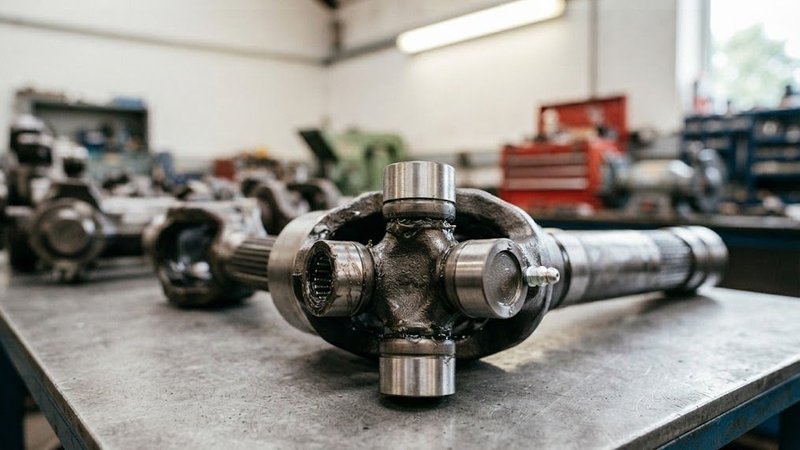

Шарниры выбирают по углу работы. Обычный шарнир рассчитан на небольшие рабочие углы, а при увеличении угла его ресурс быстро падает и появляется неравномерность вращения. Для прицепной техники, которая работает на поворотах с включённым приводом, используют широкоугольный шарнир равных угловых скоростей со стороны трактора. Вал с таким шарниром ставят строго той стороной к трактору, которая указана на кожухе или этикетке.

Защитная муфта под тип машины

Муфта нужна почти всегда: она защищает трансмиссию трактора и редуктор машины при заклинивании. Тип выбирают по характеру нагрузки.

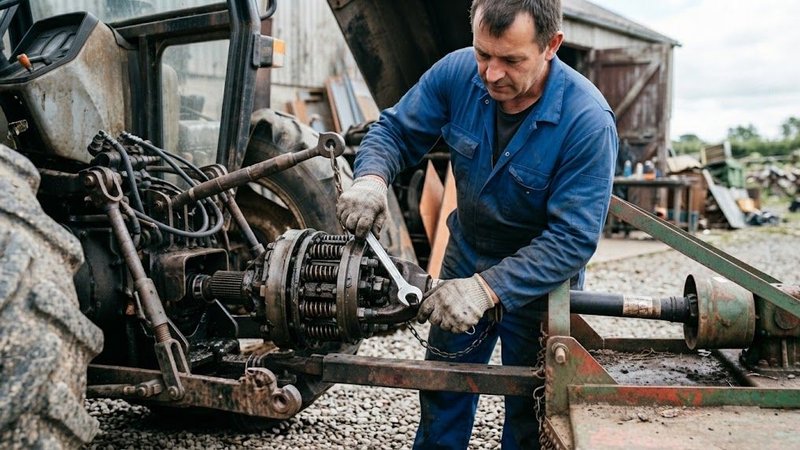

Муфты часто комбинируют: например, обгонную со стороны трактора и фрикционную со стороны машины. Настройку момента фрикционной муфты и класс прочности срезного болта берут только из документации машины.

Чек-лист перед заказом

• Размер и число шлицев на ВОМ трактора и хвостовике машины.
• Частота вращения ВОМ и мощность, передаваемая на машину.
• Минимальное и максимальное расстояние между хвостовиками.
• Нужен ли широкоугольный шарнир.
• Тип и настройка защитной муфты.
• Для ремонта — размеры крестовины (диаметр чашки и длина по чашкам, например 22×54 или 27×74,6 мм), профиль трубы и тип вилок.

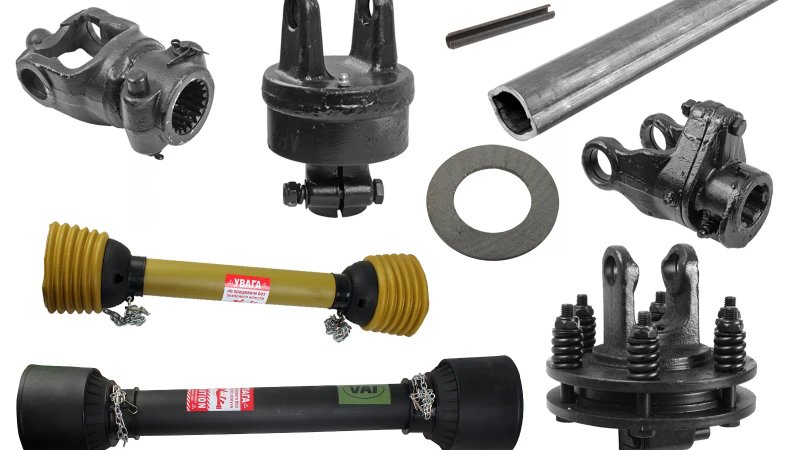

С этими данными проще сравнить готовые валы и отдельные детали — крестовины, вилки, муфты, профильные трубы — в каталоге Винтехпостач и не ошибиться с совместимостью.

Правильно подобранный вал не приходится «дорабатывать» в поле: он не упирается при подъёме навески, не вибрирует на оборотах и защищает узлы трактора от перегрузки.
